کفشک ها یکی از اجزای اساسی آسانسورها هستند که عملکرد روان و ایمن این دستگاه ها به وجود این قطعات وابسته است. این قطعات که روی کابین آسانسور و وزنه تعادل نصب می شوند، با ریل های راهنما تماس دارند تا ثبات کابین و وزنه تعادل را حفظ کنند. همچنین کفشک ها اصطکاک را در حین حرکت آسانسور کاهش می دهند. در ادامه به بررسی موضوع کفشک های آسانسور، انواع، کاربردها، نکات نصب و نگهداری و سایر مطالب مربوط به این قطعات پرداخته ایم.
کفشک آسانسور و اهمیت آن
کفشک آسانسور قطعه ای اساسی در سیستم آسانسور است که برای آسان و روان کردن حرکت عمودی کابین و وزنه تعادل در طول ریل های راهنما طراحی شده است. این قطعه از حرکات یا نوسان جانبی جلوگیری کرده و باعث می شود که هم کابین و هم وزنه تعادل در حین عملکرد خود به درستی با ریل ها هم راستا باقی بمانند. این هم راستایی برای ایمنی آسانسور اهمیت بسیاری دارد؛ زیرا هرگونه انحراف کابین و وزنه تعادل می تواند منجر به ناکارآمدی در عملکرد آسانسور و یا حتی ایجاد حوادث مختلف شود. توانایی کفشک های در هدایت دقیق آسانسور به طور قابل توجهی به راحتی کاربران و قابلیت اطمینان دستگاه کمک می کند.
نقش کفشک ها در حرکت روان آسانسور
نقش اصلی کفشک ها کمک به حرکت روان و پایدار کابین به هنگام بالا و پایین رفتن در چاه آسانسور است. این قطعات با حفظ تماس کابین با ریل های راهنما از کج شدن یا نوسان آن ها که به علت شتاب یا کاهش سرعت رخ می دهد، جلوگیری می کنند. این ثبات نه تنها راحتی مسافران را افزایش می دهد، بلکه اصطکاک اجزای آسانسور و ریل های راهنما را نیز کاهش داده و منجر به هزینه های نگهداری کمتر در طول زمان می شود.
انواع کفشک های آسانسور

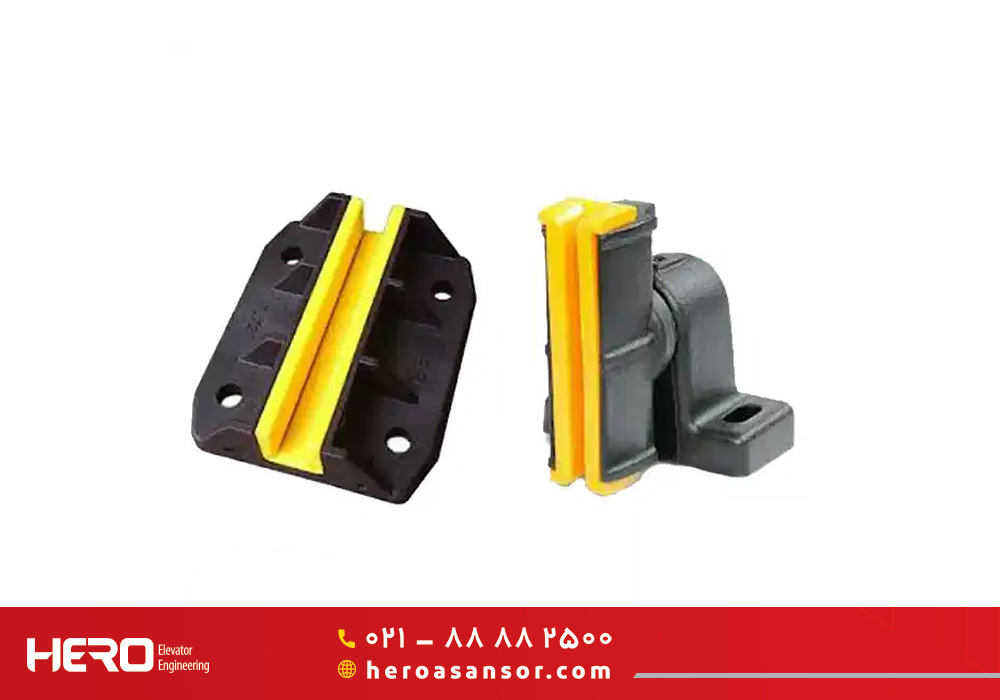

چند نوع کفشک آسانسور وجود دارد که هر کدام برای کاربردهای خاصی طراحی شده اند. رایج ترین انواع، کفشک های لغزشی هستند که اصطکاک کمی دارند و معمولاً در آسانسورهای استاندارد استفاده می شوند. نوع دوم کفشک های غلتکی هستند که از غلتک ها برای عملکرد روان تر استفاده می کنند و در آسانسورهای پرسرعت مورد استفاده قرار می گیرند. نوع سوم کفشک های ترکیبی هستند که از ویژگی های هر دو نوع لغزشی و غلتکی برای تطبیق پذیری برخوردارند. هر نوع از کفشک ها بسته به عواملی همانند سرعت، ظرفیت بار و نیازهای نگهداری ویژگی ها و مزایای خاص خود را دارند.
محل نصب کفشک های آسانسور
کفشک های آسانسور به طور خاص در بالا و پایین کابین نصب می شوند. معمولاً دو کفشک در تیرک بالایی کابین قرار می گیرند؛ در حالی که دو کفشک دیگر در محل تعبیه گیره ایمنی در پایین کابین نصب می شوند. این نحوه نصب کفشک باعث می شود تا آسانسور در طول سفر خود در مرکز چاه باقی بماند و از هرگونه حرکت جانبی که ممکن است ایمنی یا راحتی کاربران را به خطر بیندازد، جلوگیری کند.
مواد سازنده کفشک های آسانسور
کفشک های آسانسورها معمولا از موادی همانند لاستیک، فلز و پلاستیک ساخته می شوند. لاستیک به دلیل مقاومت بالا در برابر سایش و توانایی جذب ارتعاشات، معمولاً در ساخت این قطعات کاربرد زیادی دارد. کفشک های فلزی به دلیل ساختار مقاوم شان، قدرت بالایی را فراهم می کنند؛ اما چنانچه به درستی روانکاری نشوند، ممکن است اصطکاک را افزایش دهند. مواد پلاستیکی همانند نایلون یا کامپوزیت های تخصصی نیز به دلیل خواص کم اصطکاک خود معمولا در ساخت کفشک ها استفاده می شوند؛ زیرا این مواد، سبک وزن و بادوام هستند. انتخاب ماده اولیه نه تنها بر عملکرد کفشک ها، بلکه بر نیازهای سرویس و نگهداری این قطعات نیز تاثیر می گزارد.
کاربرد کفشک های آسانسور
کفشک ها در آسانسورهای مختلفی همانند آسانسور کششی، آسانسور هیدرولیک، مغناطیسی، مسافربری، خانگی، صنعتی، کارگاهی و غیره مورد استفاده قرار می گیرند. حتی این قطعات در کاربردهای تخصصی همانند آسانسورهای باری نیز به کار می روند. جدا از این که کفشک ها در چه آسانسورهایی استفاده شوند، آن ها عملکرد یکسانی دارند و آن هم کمک به عملکرد ایمن، کارآمد و روان آسانسورها بدون توجه به نوع کاربری آن هاست.
چگونه کفشک ها ارتعاشات کابین را کاهش می دهند؟
کفشک ها نقش مهمی در کاهش ارتعاشات داخل کابین آسانسور ایفا می کنند. این قطعات با حفظ تماس مناسب با ریل های راهنما، برخی از ارتعاشات ایجاد شده توسط اجزای مکانیکی را در حین عملکرد آسانسور جذب می کنند؛ در عین حال امکان حرکت کنترل شده کابین را نیز فراهم می کنند. این کاهش ارتعاشات نه تنها راحتی کاربران را افزایش داده، بلکه عمر سیستم آسانسور و اجزای آن را با کاهش اصطکاک، طولانی تر می کند.
تاثیر کفشک ها بر ایمنی و کارایی آسانسور
وجود کفشک هایی که به خوبی عمل کنند، تأثیر مستقیمی بر ایمنی و کارایی عملکردی آسانسورها دارد. این قطعات از عدم هم راستایی کابین و ریل های راهنما جلوگیری می کنند؛ عدم هم راستایی ممکن است منجر به وضعیت هایی خطرناکی همانند خروج آسانسور از ریل یا اصطکاک بیش از حد اجزای مکانیکی شود. علاوه بر این، کفشک ها با آسان کردن حرکت روان آسانسور با حداقل اصطکاک، کارایی انرژی را افزایش داده و هزینه های مربوط به مصرف انرژی در حین جابجایی کابین را کاهش می دهند.
نکات مهم در نصب و نگهداری کفشک های آسانسور
نصب و نگهداری صحیح کفشک های آسانسور برای عملکرد صحیح و بهینه آن ها ضروری است. به این منظور در ادامه به بررسی نکاتی پرداخته ایم که لازم است در هنگام نصب و نگهداری این قطعات رعایت شوند.
– پیش از نصب کفشک ها، نصاب باید مطمئن شود که ریل های راهنما تمیز بوده و درستی در جای خود قرار گرفته اند. پس از آن باید محل دقیق نصب کفشک ها را اندازه گیری کرده تا از هم راستایی با ریل ها مطمئن شود.
– کفشک ها را بر اساس نوع آسانسور، سرعت و ظرفیت وزنی آن انتخاب کنید. همچنین باید به جنس کفشک ها توجه کنید و با توجه به مواد سازنده، مدلی را انتخاب کنید که اصطکاک را کاهش داده و دوام بالایی داشته باشد.
– نصاب باید مطمئن شود که هر دو کفشک بالایی و پایینی به صورت عمودی هم راستا هستند و هیچ کجی یا انحرافی در آن ها وجود ندارد. عدم هم راستایی کفشک ها می تواند منجر به ناپایداری آسانسور در حین عملکرد شده و ساییدگی روی اجزا را افزایش دهد.
– نصاب باید از پیچ ها برای نصب محکم کفشک ها به قاب آسانسور استفاده کند. این کار باعث می شود تا کفشک ها در موقعیت خود ثابت باقی مانده و در طول استفاده با ریل های راهنما تماس مناسب داشته باشند.
– فنرهای داخل کفشک ها باید با دقت در حین نصب تنظیم شوند. آن ها نباید بیش از حد سفت یا شل باشند. تنش نامناسب می تواند منجر به مشکلات عملکردی یا لرزش های بیش از حد در کابین آسانسور شود.
– بازدیدهای منظم از کفشک ها برای بررسی اصطکاک یا ساییدگی آن ها ضروری است. این کار به شناسایی خرابی ها یا ایرادات بالقوه پیش از تبدیل شدن آن ها به خرابی ها یا مشکلات بزرگ تر که می تواند ایمنی و عملکرد آسانسور را تحت تاثیر قرار دهد، کمک می کند.
– روانکاری مناسب کفشک های لغزشی برای کاهش اصطکاک و سروصدا باید به طور منظم انجام شود. همچنین روغن کاری منظم و ماهانه کفشک های پلاستیکی توصیه می شود؛ در حالی که کفشک های غلتکی ممکن است نیاز به روغن کاری کم تری داشته باشند.
– ریل های راهنما و لایه های کفشک ها باید از کثیفی و زباله تمیز نگاه داشته شوند. تمیزکاری منظم این قطعات از تجمع زباله و کثیفی که می تواند بر عملکرد روان ریل ها و کفشک ها تاثیر منفی بگزارد، جلوگیری کرده و عمر مفید هر دو نوع قطعه را افزایش می دهد.
– عملکرد آسانسور را باید به طور منظم برای تشخیص هر گونه نشانه ای از لرزش یا عدم هم راستایی کابین زیر نظر داشت. زیرا این مشکلات می تواند ناشی از ایرادات یا خرابی های کفشک ها باشد که رسیدگی به موقع به آن ها می تواند از آسیب های بیشتر جلوگیری کرده و سواری نرم تر و ایمن تری را برای کاربران فراهم کند.
– سوابق تمامی فعالیت های سرویس و نگهداری از کفشک ها همانند سایر اجزای آسانسور را به دقت نگهداری کنید. این نوع مستندسازی در پیگیری عملکرد این قطعات در طول زمان و همچنین در برنامه ریزی برای سرویس و نگهداری آن ها در آینده کمک می کند.
مشکلات رایج ناشی از خرابی کفشک های آسانسور
خرابی کفشک های آسانسور می‌تواند منجر به ایجاد مشکلات مختلفی شود. در این صورت بازدید و سرویس منظم این قطعات برای جلوگیری از خرابی های آن ها ضروری است. مشکلات رایجی که از خرابی کفشک های آسانسور ناشی شده شامل موارد زیر می شوند:
- یکی از رایج ترین مشکلات مرتبط با خرابی کفشک های آسانسور، افزایش لرزش و سروصدا در حین بالا و پایین رفتن کابین است. کفشک های فرسوده یا سرویس نشده می توانند باعث انتقال لرزش ها و صداهای غیر عادی از ریل های راهنما به داخل کابین شوند.
- عدم توجه به فرسودگی کفشک ها می تواند منجر به عدم هم راستایی درب های آسانسور شود. عدم هم راستایی درب ها می تواند مانع از باز و بسته شدن صحیح آن ها شده و باعث ایجاد خطرات ایمنی و ناکارآمدی در عملکرد دستگاه شود.
- زمانی که کفشک ها به درستی کار نکنند، می توانند باعث اصطکاک و ساییدگی بیش از حد روی ریل ها شوند. این ساییدگی به صورت خراش ها یا برجستگی هایی روی سطح ریل ها نمایان می شود که می تواند مشکلات لرزشی را تشدید کرده و در صورت عدم رسیدگی به موقع، منجر به تعمیرات پرهزینه شود.
- اصطکاک بین کفشک های فرسوده و ریل های راهنما می تواند منجر به افزایش مصرف انرژی توسط سیستم آسانسور شود. هنگامی که آسانسور به دلیل وجود کفشک های فرسوده، برای حرکت روان بیشتر تلاش می کند، به قدرت بیشتری نیاز دارد که در این شرایط انرژی بیشتری مصرف می شود.
- عملکرد نادرست کفشک ها می تواند خطرات ایمنی همانند توقف های غیر منتظره یا حرکات نامنظم کابین آسانسور را ایجاد کند. این مساله می تواند برای کاربران دلهره آور بوده و حتی باعث ایجاد حوادث جدی برای آن ها شود.
- سرویس و نگهداری منظم برای اطمینان از عملکرد درست و بهینه کفشک ها ضروری است. با این حال، نادیده گرفتن سرویس و نگهداری منظم این قطعات، می تواند منجر به ایجاد چرخه ای از مشکلات رو به رشد شود. در این صورت ممکن است سیستم آسانسور نیاز به تعمیرات گسترده و پرهزینه در طول زمان داشته باشد.
کلام آخر
کفشک ها نقش مهمی در حرکت روان، ایمن و کارآمد آسانسورها در طول طبقات ساختمان ها دارند. با توجه به این که کفشک ها در مدل های مختلف با مواد اولیه متفاوت ساخته می شوند، انتخاب مدل مناسب که با سیستم آسانسور سازگاری داشته و دوام بالایی نیز داشته باشد، ضروری است. همچنین باید در موقع نصب و همچنین سرویس و نگهداری این قطعات نکات مهم را رعایت کرد تا آن ها بتوانند عملکرد صحیح و کارآمدی را در سیستم آسانسور داشته باشند.
