ریل های آسانسور، که به عنوان ریل های راهنما نیز شناخته می شوند، از جمله قطعات اساسی در سیستم آسانسور محسوب می شوند. این تجهیزات مسیر امن و قابل اعتمادی برای حرکت عمودی کابین و وزنه تعادل درون چاه آسانسور فراهم می کنند. در ادامه مطالبی درباره ریل آسانسور و نحوه کار کردن آن را مورد بررسی قرار داده ایم تا بتوانید اهمیت این قطعه را در سیستم های آسانسور بهتر درک کنید.
ریل آسانسور چیست؟
ریل آسانسور اساساً یک مسیر عمودی از جنس فولاد است که در چاه آسانسور نصب شده و حرکت کابین آسانسور و وزنه تعادل را هدایت می کند. درون چاه معمولا دو جفت ریل راهنما نصب می شود که یک جفت آن برای هدایت کابین و یک جفت نیز برای هدایت وزنه تعادل است. این قطعات با حفظ تراز صحیح، مسیر حرکت کابین و وزنه تعادل در چاه آسانسور را فراهم می کنند. ریل ها حرکت کابین و وزنه تعادل را در طول چاه آسانسور به شکل روان و ایمن هدایت می کنند.
ساختار ریل های آسانسور

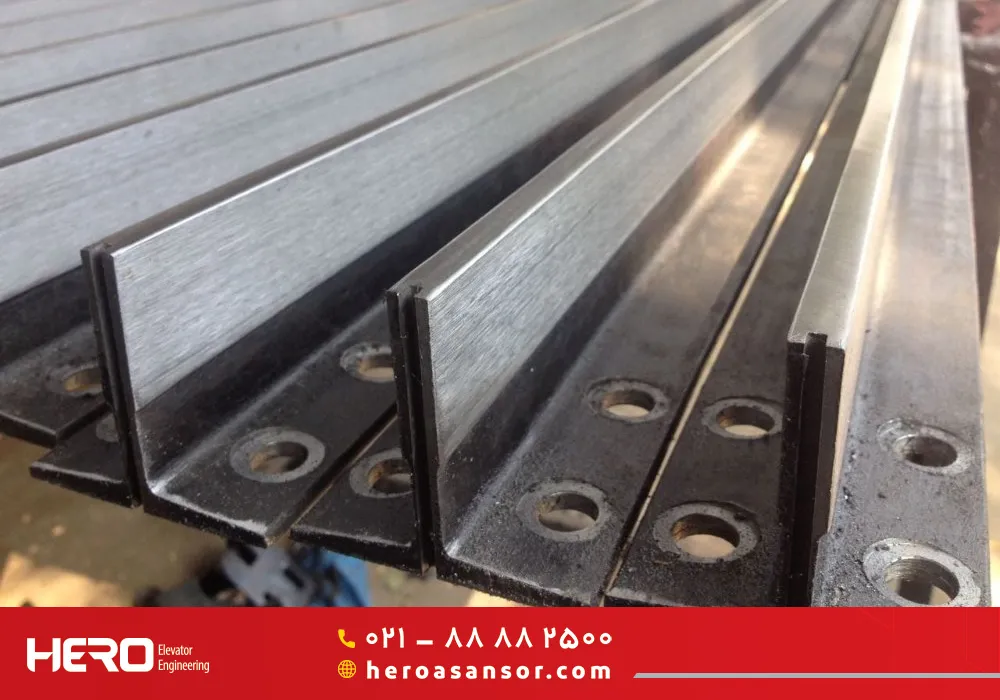

ریل‌های آسانسور معمولاً از جنس فولاد با استحکام بالا ساخته می شوند که اشکال و اندازه های مختلفی دارند. رایج ترین نوع آن ها، ریل T شکل است که به دلیل ساختار مستحکم و توانایی تحمل بارهای سنگین، در سیستم های آسانسور مورد استفاده قرار می گیرد. اشکال دیگر شامل ریل های L شکل و توخالی است که هر کدام بر اساس نیازهای عملکردی خاص انتخاب می شوند. در زیر به انواع ریل های راهنما اشاره شده است:
ریل های T شکل: این ریل ها استحکام بالایی دارند و به دلیل قابلیت اطمینان شان، به طور گسترده ای در سیستم های آسانسور مورد استفاده قرار می گیرند.
ریل‌های L شکل: این ریل ها معمولاً در کاربردهای خاص که محدودیت فضایی وجود دارد، استفاده می شوند.
ریل‌های توخالی: این نوع ریل های راهنما در کاربردهای سبک یا جایی که کاهش وزن مساله ای ضروری است، به کار می روند.
اجزای ریل های آسانسور
ریل های آسانسور معمولا از سه جزء تشکیل می شوند که در زیر به آن ها اشاره شده است:
ریل های راهنما: ریل ها جزء اصلی ریل های راهنما هستند که مسیر حرکت کابین آسانسور را فراهم کرده و همچنین در ترمز کردن و توقف های اضطراری به سیستم آسانسور کمک می کنند.
براکت های ریل: این قطعات به عنوان پایه ای برای نصب ریل های راهنما عمل کرده و آن ها را به دیواره های چاه آسانسور متصل می کنند. براکت ها انواع مختلفی دارند که هر کدام بسته به نیازهای خاص سیستم آسانسور از جمله ظرفیت کابین و ابعاد ریل ها مورد استفاده قرار می گیرند.
کفشک های راهنما: این قطعات به کابین آسانسور متصل شده و روی ریل ها حرکت می کنند. کفشک ها با عملکرد خود حرکت روان کابین را امکان پذیر کرده و از نوسان یا کج شدن آن در حین بالا یا پایین رفتن جلوگیری می کنند. در حالی که این قطعات اصطکاک را نیز به حداقل می رسانند.
چگونه ریل های آسانسور کار می کنند؟
ریل های آسانسور یک مسیر پایدار برای حرکت کابین آسانسور و وزنه تعادل فراهم می کنند. تماس بین کفشک های راهنما با ریل ها حرکت عمودی و کنترل شده کابین را امکان پذیر می کند. ریل های راهنما برای حرکت وزنه تعادل نیز چنین عملکردی دارند.
مکانیزم عملکرد
در زیر به طور مختصر مکانیزم عملکرد ریل های آسانسور بیان شده است:
حرکت عمودی: با فعال شدن موتور آسانسور، کابین به سمت بالا یا پایین روی ریل های راهنما حرکت می کند.
عملکرد وزنه تعادل: وزنه تعادل وزن کابین را متعادل کرده و باعث تسهیل کار موتور برای بالا کشیدن آن می شود. وجود ریل ها باعث می شود تا کابین و وزنه تعادل بدون انحراف جانبی به درستی در مسیر خود حرکت کنند.
ویژگی های ایمنی: در صورت توقف اضطراری یا خرابی آسانسور، گیره های ایمنی با ریل های راهنما درگیر شده و حرکت کابین را به طور ایمن متوقف می کنند.
نیروهای مؤثر بر ریل های آسانسور
سه نوع نیرو روی عملکرد ریل های آسانسور تأثیر می گذارند. در طراحی و انتخاب مواد برای ساخت ریل های آسانسور باید این نیروها مد نظر قرار گیرد تا ریل ها ایمنی کافی و عملکرد مناسبی داشته باشند. در زیر به این نیروها اشاره شده است:
نیروهای گرانشی: این نیروها شامل وزن کابین آسانسور و بار آن هستند که با جاذبه زمین به سمت پایین وارد می شوند.
نیروهای دینامیکی: این نیروها در حین شتاب گیری، کاهش سرعت و توقف های اضطراری آسانسور به وجود می آیند.
نیروهای استاتیکی: زمانی که آسانسور در حالت سکون است این نیروها وجود دارند.
اهمیت ریل های آسانسور
ریل های آسانسور نقش اساسی در ایجاد ایمنی و راحتی کاربران در حین حرکت کابین دارند. وظایف اصلی این تجهیزات شامل موارد زیر می شوند:
هدایت کابین: ریل ها مسیر دقیق برای حرکت کابین آسانسور را فراهم می کنند.
تحمل وزن کابین و بار داخل آن: ریل ها باید نیروهای حاصل از وزن کابین و بار داخل آن را بدون تغییر شکل پیدا کردن، تحمل کنند.
مکانیزم ایمنی: در مواقع اضطراری، ریل ها کمک می کنند تا آسانسور به طور ایمن از طریق سیستم های ترمز متوقف شود.
ایمنی در ریل های آسانسور
یکپارچگی ریل های آسانسور تأثیر مستقیمی بر ایمنی مسافران دارد. بنابراین این تجهیزات پس از نصب باید ایمنی کافی در سیستم آسانسور را داشته باشند. در زیر به ملاحظات ایمنی در ریل های آسانسور اشاره شده است:
سطح صاف: سطح ریل ها باید عاری از برآمدگی یا ناهمواری باشد تا از سایش کفشک ها جلوگیری شود.
نصب صحیح: ریل ها باید در زوایا و فواصل دقیق نصب شده تا تراز صحیح حفظ شود. در غیر این صورت امکان انحراف کابین از ریل ها و بروز حوادث مختلف وجود دارد.
بازدید و بررسی منظم: بررسی های دوره ای ریل ها به منظور شناسایی سایش ها یا آسیب هایی که ممکن است ایمنی آسانسور را به خطر بیندازند، باید انجام شوند.
نصب ریل های آسانسور
نصب ریل های آسانسور به شکل صحیح و اصولی به منظور عملکرد بهینه آن ها در هنگام حرکت کابین، اهمیت بسیار زیادی دارد. در نصب ریل های راهنما باید اقدامات مختلفی انجام شده و نکاتی رعایت شود. در ادامه به برخی از این نکات و اقدامات اشاره شده است:
برنامه ریزی پیش از نصب
پیش از نصب ریل های راهنما، باید برای این کار برنامه ریزی از سوی نصابان صورت گیرد. در برنامه ریزی نصب ریل ها نکات مختلفی باید مد نظر قرار گیرد که در زیر به دو نکته مهم اشاره شده است:
ارزیابی محل: ساختار ساختمان و چاه آسانسور باید ارزیابی شده تا محل مناسب نصب ریل ها تعیین شود.
انتخاب مواد: نوع متریال استفاده شده در ساخت ریل ها باید بر اساس ظرفیت بار آسانسور و نیازهای سرعت آن انتخاب شوند.
فرآیند نصب
در فرایند نصب ریل های راهنما باید اقدامات مختلفی انجام شوند که در زیر به سه اقدام مهم اشاره شده است:
نصب براکت ها: براکت های ریل باید با فاصله مشخص (معمولاً بین ۱.۵ تا ۲.۵ متر) به دیواره چاه نصب شده و محکم شوند.
تراز کردن ریل ها: نصاب باید مطمئن شود که هر ریل پیش از محکم شدن در محل نصب، تراز و قائم باشد.
تنظیمات نهایی: با استفاده از شیم پلیت یا پرکننده ها تنظیمات لازم ریل ها برای دستیابی به تراز کامل باید انجام شود.
بررسی ریل ها پس از نصب
پس از نصب ریل های راهنما، بررسی آن ها به منظور نصب درست و اصولی الزامی است. در زیر به دو نکته مهم در این خصوص اشاره شده است:
تست ریل های راهنما: نصاب باید به منظور تست ریل های راهنما، یک آسانسور بدون بار را اجرا کند. در صورت عملکرد روان آسانسور، نصاب می تواند درست بودن نصب ریل های راهنما را تشخیص دهد.
تایید نصب درست اجزا: نصاب پس از نصب ریل ها و نیز بررسی و تست آن ها، باید تایید کند که تمام اجزا به درستی، نصب و محکم شده اند.
نگهداری از ریل های آسانسور
نگهداری منظم از ریل های آسانسور به منظور حفظ طول عمر و ایمنی آن ها ضروری است. در زیر به اقدامات و نکات مهم در نگهداری از این تجهیزات اشاره شده است:
بازدید بصری: سرویسکار باید نشانه های سایش یا آسیب روی هر دو ریل و کفشک های کابین یا وزنه تعادل را بررسی کند.
روغن کاری: در صورت لزوم ریل ها باید روغن کاری شوند تا اصطکاک بین اجزای متحرک کاهش یابد.
بررسی تراز بودن ریل ها: سرویسکار باید به طور منظم ریل ها را بازدید کنتد تا در طول زمان تراز باقی مانده باشند.
تست بار: سرویسکار باید تست هایی انجام داده تا اطمینان پیدا کند که ریل ها قادر به تحمل بار در مقادیر مختلف هستند.
توجه به صداهای غیر عادی: وجود صداهای غیر عادی در حین حرکت آسانسور ممکن است نشان دهنده عدم تراز بودن ریل ها یا روغن کاری ناکافی آن ها باشد. بنابراین در صورت شنیدن صداهای غیر عادی در ریل ها باید نسبت به عیب یابی و رفع آن اقدام کنید.
توجه به حرکت نامساوی کابین: در حین عیب یابی از ریل های راهنما ممکن است کابین آسانسور حرکت نامساوی داشته باشد. این مشکل می تواند ناشی از موانع روی ریل ها یا آسیب دیدگی آن ها باشد که نیاز به بازدید و رفع عیب فوری دارد.
کلام آخر
ریل های آسانسور اجزایی اساسی در این سیستم ها هستند که جابجایی کابین در مسیر مشخص خود را در طول ساختمان امکان پذیر می کنند. تولید، نصب و نگهداری این تجهیزات نیازمند توجه دقیق به رعایت استانداردهای ایمنی و کارایی است. با رعایت بهترین روش ها در نصب و نگهداری ریل های راهنما، مالکان ساختمان ها می‌توانند اطمینان پیدا کنند که آسانسورهایشان به طور روان عمل کرده و محیطی ایمن برای مسافران فراهم می کنند.
